1972

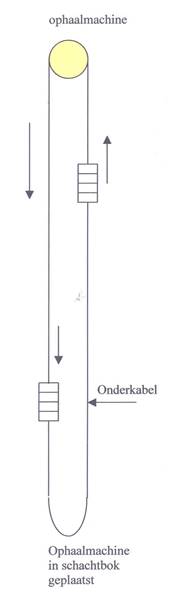

                                                          Koepesysteem  naar    homepage





                                                           koepe

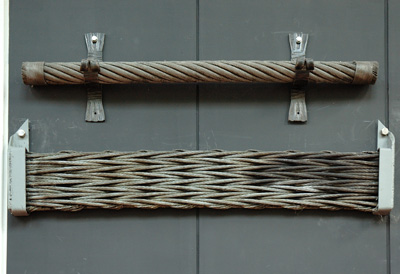

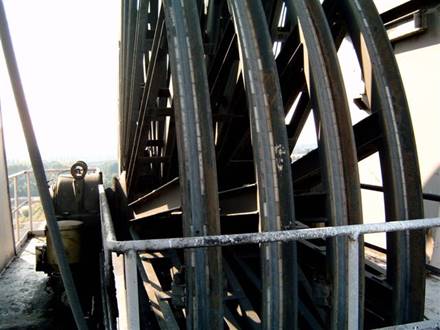

Hier onder een detail van de boven- en onderkabel



            DSC_5683a_small Foto Paul Geilenkirchen



                                               frans  Foto Geon

                                                           Frans Patelski (nr 2348) Ophaalmachinist Oranje Nassau 1



                                                           vader    Foto Geon

                                                           Vader en zoon: Ignaz (nummer2230) en Frans Patelski voor hun ophaalmachine op de ON1.

Frans trad in de voetsporen van zijn vader



Copy of IMG_1236 OphaalgebouwOranje Nassau 1



Mochten de mijnen weer opengaan dan beschikken wij al over een jonge ophaalmachinist.

Frans Patelski geeft instructies aan Jasper Welgemoed



Copy of IMG_1215 Foto Frank Welgemoed

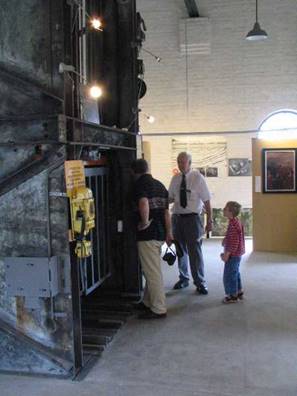

Hier gaan de liften op en neer Schacht Oranje Nassau 1



                                                           clipstonecolliery nearmansfield nottinghamshire Foto Pete Clements (Engeland)

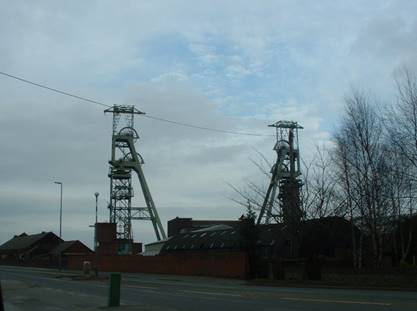

                                                           Clipstone Colliery (mijn) bij Mansfield  bij Nottinghamshire Engeland  (gesloten 2004)



                                                           S4100029

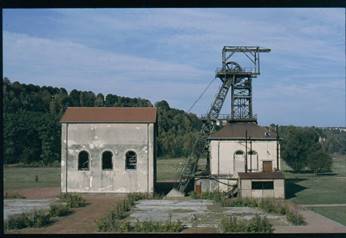

                                                           Schachtwielen Mijn Hugo anno 2005    Foto Wolfgang Schubert



                                                                       Systeem boven in schacht

                                                           ophaal

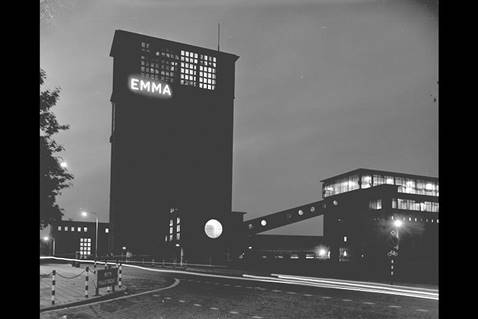

                                                           Schacht 3 in Hoensbroek



                                                           5206-Schacht 3 Emma 1958

                                                            Copyright DSM (bedankt voor de toestemming).

                                                           Skipvervoer

Bijzonderheid: In deze schacht vond alleen maar kolentransport plaats. Er hingen bakken (skip) aan de kabel die werden gevuld met 25 ton (25.000 kg) kolen en in een keer naar boven gebracht.

Zo ziet u welke krachten er in een mijn heersen.



In de Nederlandse mijnen waren 2 schachten voor skipvervoer ingericht en wel op de Staatsmijn Maurits en Staatsmijn Emma.

De kolen worden ondergronds in een bunker gestort.

Door middel van een weegbunker wordt een skip automatisch gevuld.

Komt de skip op een bepaalde hoogte boven de losvloer, dan wordt automatisch de scharnierende vloer geopend.

De kolen gaan via transportbanden naar de zeverij.

Voordelen van skipvervoer zijn

Snel vervoer

De wagens blijven ondergronds en het gewicht van de wagens (dode last) hoeft niet te worden getakeld. Daardoor is het ook minder druk op de losvloer

Een lift met etages moet iedere keer stoppen om de volle wagens er op en de lege wagen er af te stoten.

Er zijn ook nadelen.

De kolen worden meer vergruisd.

Ongeschikt voor personenvervoer of men moet een etage extra bijbouwen. (lijkt me niet waarschijnlijk omdat de snelheid voor personenvervoer te hoog is).

Op die manier konden de overige schachten gebruikt worden voor transport van materiaal en mens.



Schachtrollen

Alle liftbewegingen werden op een diagram vastgelegd.

Op een dergelijke rol kwamen 24 uur voor. De trekken  (op en neer laten van de liftkooi) werden dagelijks geteld door een medewerker van het Bovengronds Bedrijfs Bureau (B.B.B)



Inkorten schachtkabel

Na verloop van tijd ging de schachtkabel langer worden. Op nachtdienst werd deze op verzoek ingekort door de afdeling “Buitendienst”.

De kooi werd tijdens deze werkzaamheden op balken geplaatst.



Indien iemand wetenswaardigheden heeft “Laat het weten”!!!!



100_0092  Ophaalgebouw Oranje Nassau I

Frans Patelski en Jan Marijnissen (lid tweede kamer)
